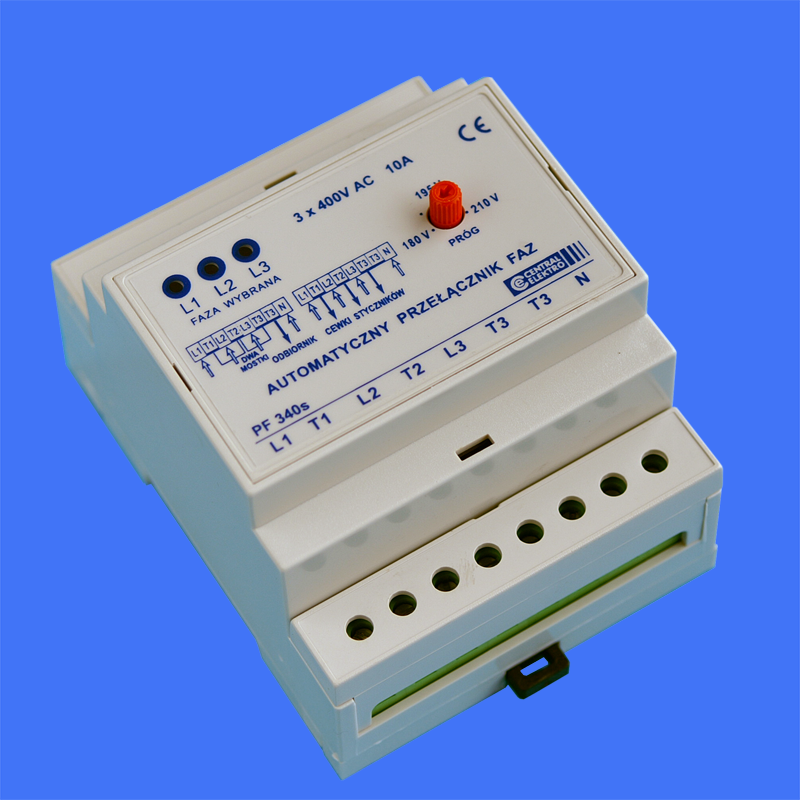

| Automatyczne załączanie rezerwy PF 340 s | |||
 |
|
Kategoria: Automatyczne załączanie rezerwy Obudowa do montażu na szynie (4 moduły) Pobierz instrukcję PF 340 s  Produkt niedostępny |
|
|
|
|||
 |
 |
||
Automatyczny przełącznik faz potrzebny jest wszędzie tam, gdzie parametry napięcia zasilającego mają istotny wpływ na pracę urządzeń (szczególnie w sytuacjach gdzie niezbędna jest bezawaryjna praca odbiorników). Oto przykłady zastosowań: szpitale, hotele, biura, sklepy, zakłady produkcyjne, gospodarstwa domowe. |
|||
| PF-340s może współpracować z
aparaturą medyczną, oświetleniem podstawowym i awaryjnym, klimatyzacją,
zamrażarkami, lodówkami, liniami telefonicznymi, systemami alarmowymi i
sterującymi. Zadaniem urządzenia jest zapewnienie ciągłości pracy
odbiorników 1- fazowych. Układ elektroniczny kontroluje wartość napięcia
w sieci i w momencie jego spadku lub całkowitego zaniku automatycznie
przełącza obciążenie na drugą fazę (jeżeli ta również jest
nieprawidłowa- to na trzecią fazę). Odbywa się to z przerwą ok. 150 ms.
Przyjęto, że faza przyłączona do zacisku "L1" jest fazą podstawową, a
pozostałe dwie traktowane są jako rezerwowe, dlatego jeśli tylko faza

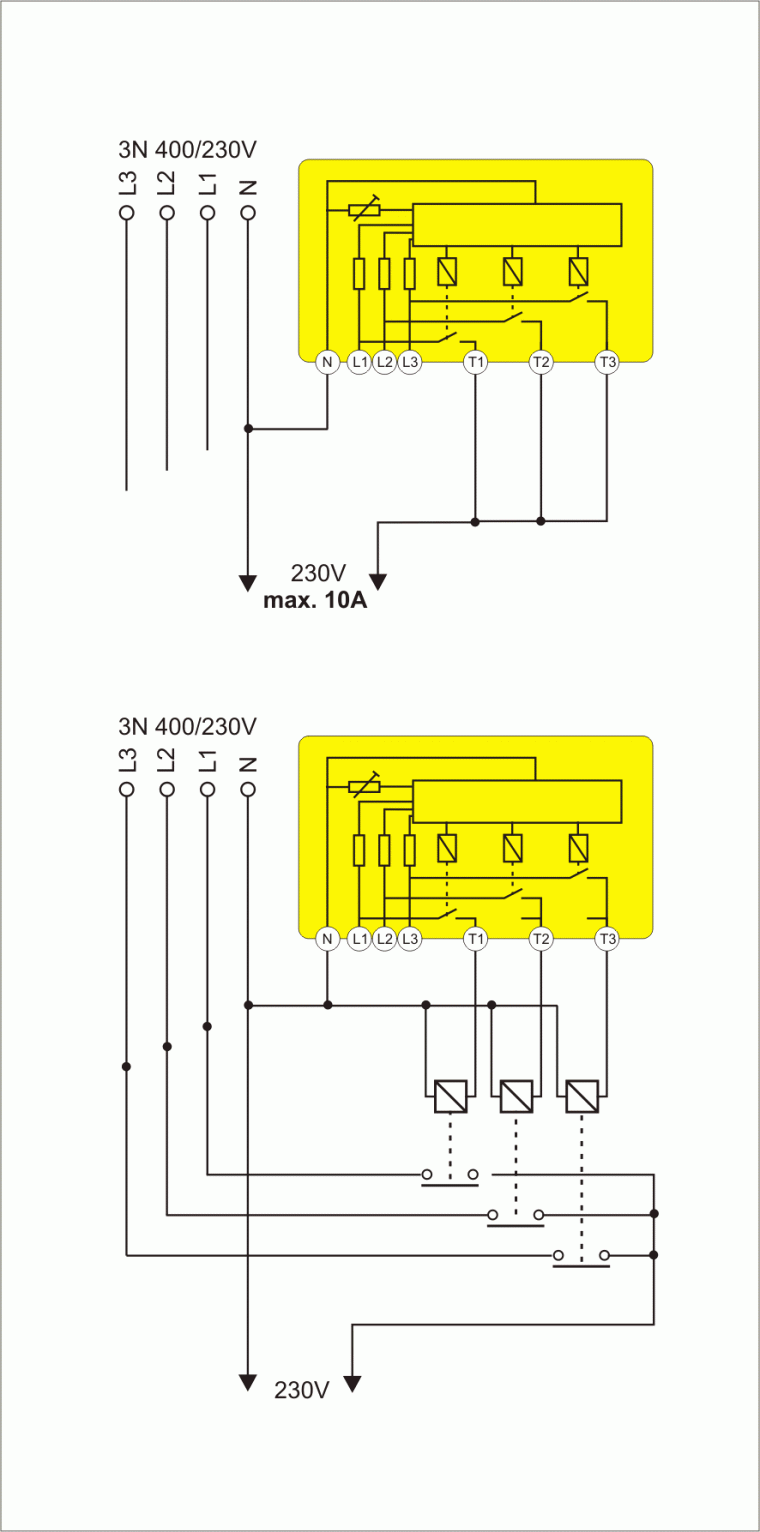

podstawowa ma prawidłowe parametry, to będzie zawsze wybrana. W celu wyeliminowania możliwości załączenia dwóch faz jednocześnie , zastosowano przekaźniki wielostykowe, które wzajemnie blokują swoje styki. Nawet szybkie i chaotyczne zaniki i powroty faz nie spowodują zwarcia. Do odbiorników o większej mocy należy zastosować zewnętrzne styczniki z cewkami na napięcie 230V AC. W tym przypadku PF-340s będzie sterował cewkami tych styczników. |
|||
| Rodzaj pracy: | praca ciągła (C) |
| Poziom zakłóceń: | normalny (N) |
| Temperatura pracy: | -15°C ÷ 45°C |
| Próg zadziałania: | regulowany w zakresie ok. 180V ÷ 210V |
| Histereza: | ok. 10V |
| Czas przerwy przełączeniowej: | ok. 150 ms |
| Napięcie znamionowe zestyku: | 250V AC |
| Obciążalność prądowa zestyku: | 10A (bezpośrednie zasilanie odbiornika jednofazowego) |
| Stopień ochrony: | IP 40 |
| Przyłącz: | zaciski śrubowe |
| Masa urządzenia: | 130 g |

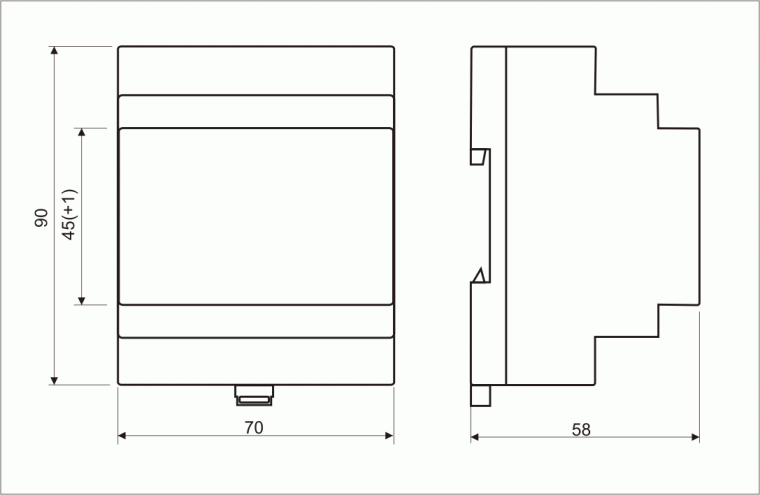

| Obudowa: | typ Z4, 90x70x58 mm (4 moduły) |
| Sposób montażu: | na szynie TH35 |
| Znamionowe napięcie zasilania: | |
| PF 340 s | 3N AC 400/230V, 50 Hz |
